实时成像地下结构-PJC-8000地质雷达

实时成像地下结构-PJC-8000地质雷达

 双频探测雷达PJC-8000 操作简单、使用方便，能很好地满足环保和市政管线探测的需要。PJC-8000可以

快捷地查找和定位地下金属和非金属管线、电力沟等暗管。随着市政工程的发展，传统的管线仪对市政工程中越

来越多的非金属管线探测显得力不从心,基于宽频带窄脉冲电磁波技术的暗管探测仪PJC-8000可以很好的解决

这一难题，暗管探测仪不依赖由管线感应并辐射的电磁场（很多时候这种电磁场并不存在或无法探测到），

它不仅能探测金属管线，也能探测非金属或不导电的管线，如PVC管、PE 管、水泥管、陶瓷管、电线电缆等。

在Windows环境下工作，操作简单易懂

可动态调试雷达波形参数，如时窗、信号位置、采样点数等

可连续探测，数据实时显示（伪彩色或灰度图)

实时滤波，实时叠加去噪声，自动增益调整

数据实时存储和事后回放或打印输出地

雷达数据处理软件

探地雷达数据处理分析系统兼容国内外主要雷达数据格式，适用于对操地雷达采集到数据进行资料处理、

解释等工作。

探地雷达数据处理分析系统主要功能如下：

（1）资料处理

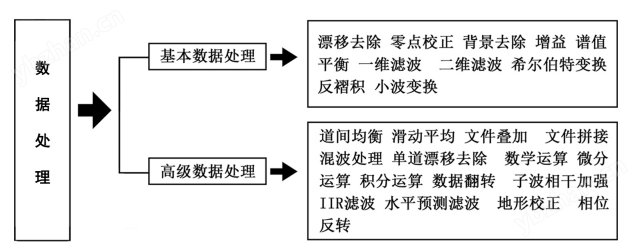

雷达处理分析软件系统将处理分为两个部分，如下图所示；

基本处理和数据处理是功能强大的处理模块。新功能模块也可以按照用户要求动态增加处理功能。

（2）解释系统

层位自动识别和追踪，与行程结合起来自动解释；

公路评价系统：自动评价公路厚度的合格率等重要参数：

异常图形编辑解释：自动统计异常的里程深度等信息：

病害解释：对回填不密实空洞等给出判定依据；

三维解释系统；

地形校正;
