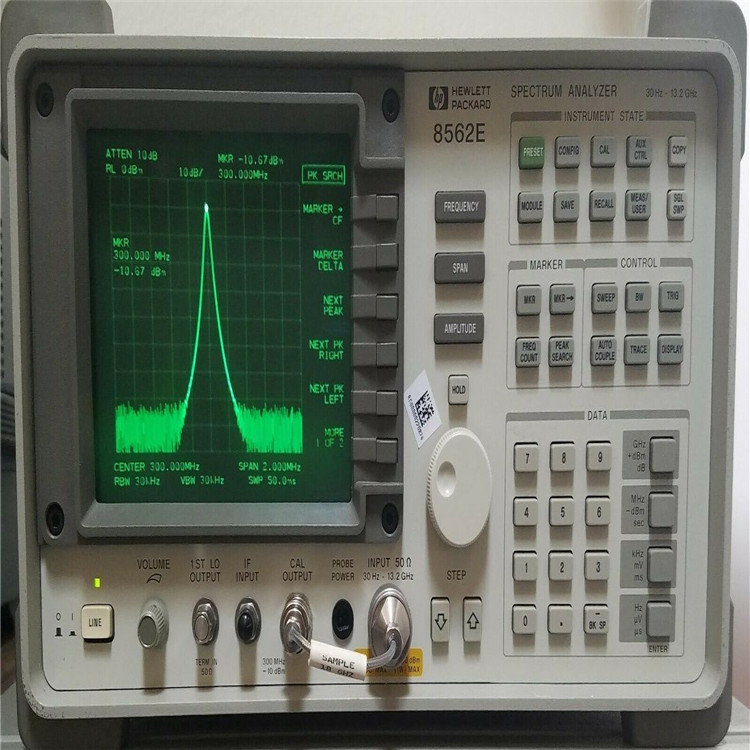

8562E 安捷伦频谱分析仪
8562E 是安捷伦的 13.2 GHz频谱分析仪。频谱分析仪测量已知和未知信号的频谱功率。频谱分析仪收集信息，例如输入信号与其频率相比的幅度。作为频率分析仪，频谱分析仪的主要用途是记录和分析电输入信号以及其他信号的频谱成分。
Agilent 8562E 是一款高性能频谱分析仪，可提供当今高速数字无线通信应用所需的频率和动态范围 (DANL: -151dBm)。它允许制造和研发工程师测试具有先进性能的网络组件。
使用 Agilent 11974 系列毫米波混频器，预选覆盖范围达到 75GHz，而使用其他混频器，未预选覆盖范围可以扩展到更高。
这些装置符合所有 MIL-T-28800 要求，包括温度、脉冲冲击和运输跌落要求。该分析仪在 - 10 摄氏度至 + 55摄氏度的温度范围内完全符合规格，并且可以承受 30 克的冲击。
这些频谱分析仪针对高性能测量应用进行了优化。关键规格包括在载波偏移 10 kHz 时相位噪声为 -113dBc/Hz、三阶动态范围为 100 db、1 GHz 时灵敏度为 -144 dBm、RBW 为 1Hz。图像增强谐波混频器将出色的性能扩展到 HP 8563E 的微波频率。
快速数字分辨率带宽
1、3、10、30 和 100 Hz 的数字实现分辨率带宽使这些频谱分析仪的泄漏速度比同类模拟滤波器快 3 到 600 倍。窄的5:1 形状系数让您可以轻松查看近距离的低电平信号。数字带宽还为设备提供了完整的 100 dB 屏幕校准显示。
数字化、快速时域
扫描 使用选件 007为快速时域（零跨度）扫描添加数字化。使用标记、轨迹数学、轨迹存储并获得硬拷贝输出以进行上升/下降时间、脉冲宽度和事件之间的时间等测量。
频率精度
精密频率参考是标准的。在 1 GHz 时，它在 15 分钟预热后提供正负 135 Hz 的频率精度。
相邻通道功率、占用带宽和门控视频
ACP和占用带宽测量的内置键为您提供通信系统上这些常见测量的快速结果。时间选通信号分析是另一项功能，可让您轻松测量随时间变化的信号，例如脉冲射频、时域多址、交错和突发调制。85902A突发载波触发可以提供一个 TTL 触发信号。
指定的脉冲响应
这些便携式设备可轻松捕获并准确显示短时雷达脉冲。指定的脉冲数字化不确定度为正负 1.25 dB，典型的重复性为 0.2db。
标量网络分析能力
85644A 和 85645A 跟踪源使该系列能够在高达 6.5 或 26.5 GHz的频率下进行高性能标量网络分析测量。
85620A 插件模块增加了测量个性化功能、足够存储 100条迹线的内存、存储卡功能以及无需外部控制器的计算机功能。创建复杂的测量例程并将它们保存为存储在存储卡或模块电池供电的 RAM中的单键测量。
