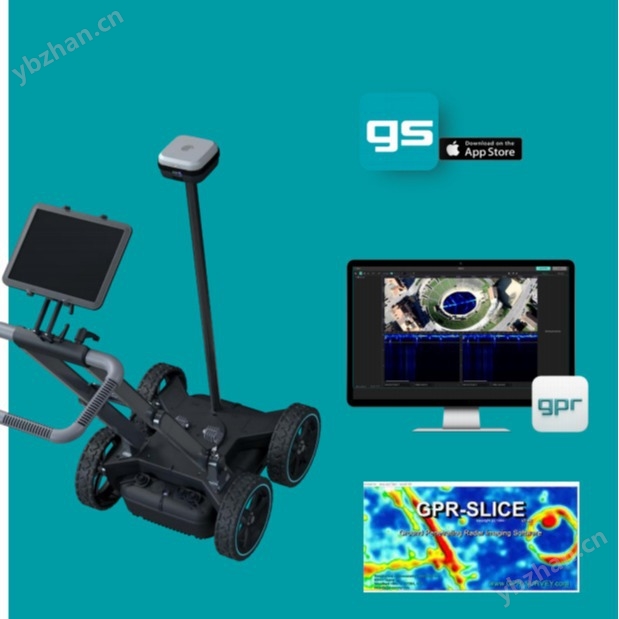

深层探测高清成像复杂地形-GS8000探地雷达

深层探测高清成像复杂地形-GS8000探地雷达

1. 超宽频带与高精度成像搭载 40-3440MHz 超宽频天线，可覆盖浅层（20cm 通讯管线）与深层（3m 市政管道）探测需求，小可识别 1cm² 目标。SFCW 技术消除传统雷达 “雾区"，结合 500Hz 扫描率与 80km/h 采集速度，实现全深度范围内的高分辨率数据采集。

2. 实时三维可视化与智能处理通过内置 GNSS 接收器（兼容北斗）和 RTK 增强技术，可生成厘米级定位的三维地下模型，并支持 AR 实景融合显示。数据可直接导出为 DXF、SHP 等格式，无缝对接 CAD/GIS 系统，无需复杂后处理即可生成报告。

3. 轻量化设计与云端协同主机仅重 0.7kg，支持无线操作与电池供电，适合长时间野外作业。数据自动上传至 Screening Eagle Workspace 云平台，支持多终端访问与团队协作，实现 “外业采集 - 云端分析 - 现场验证" 的全流程数字化。

应用场景

1. 市政工程

• 地下管线普查：定位供水、燃气、电力等管线，成都某交通路口项目中成功识别 0.6m、1.5m、3m 三层管线，误差小于 5cm。

• 老旧小区改造：深圳某项目通过自由路径扫描，清晰显示 20cm 浅层通讯管线及 0.5-1m 小管径 PE 管，解决传统设备浅层探测盲区问题。

2. 交通基建

• 道路病害检测：快速筛查路基空洞、脱空等隐患，支持 80km/h 高速采集，适用于高速公路、机场跑道等大范围检测。

• 桥梁桩基评估：结合三维成像技术，检测桩基缺陷及混凝土内部钢筋分布。

3. 考古与地质勘探

• 非侵入式遗址探测：通过高频天线识别浅层文物特征，配合三维建模还原历史遗迹分布。

• 岩溶地区溶洞探测：利用低频天线穿透深层地质结构，定位隐蔽溶洞及含水层。

4. 工业与环境监测

• 垃圾填埋场渗漏检测：识别地下污染物迁移路径，为环境修复提供数据支持。

• 隧道稳定性分析：实时监测隧道衬砌缺陷及围岩变形，保障施工安全。

•
